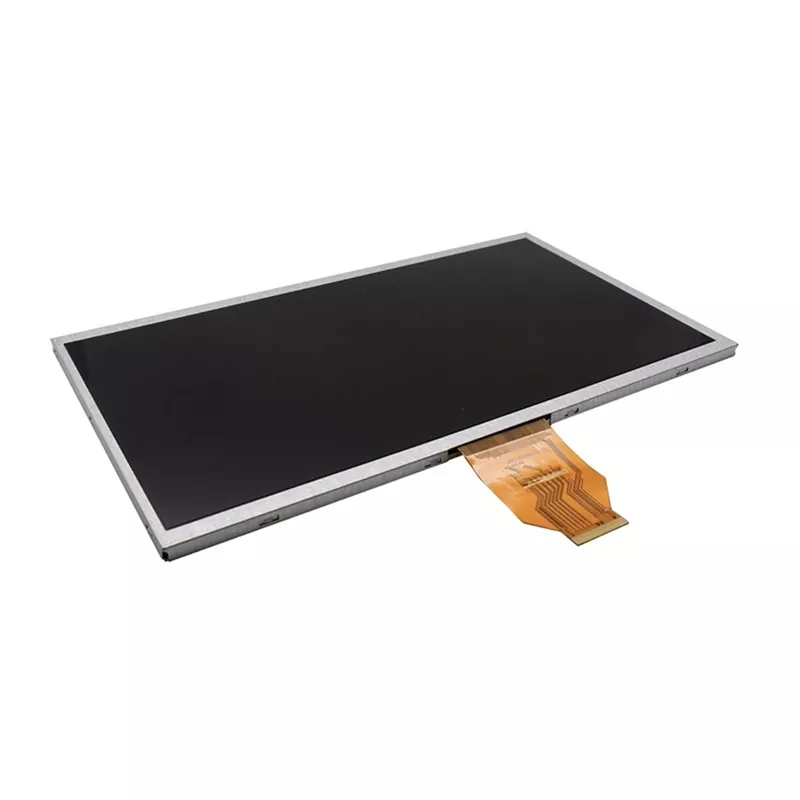

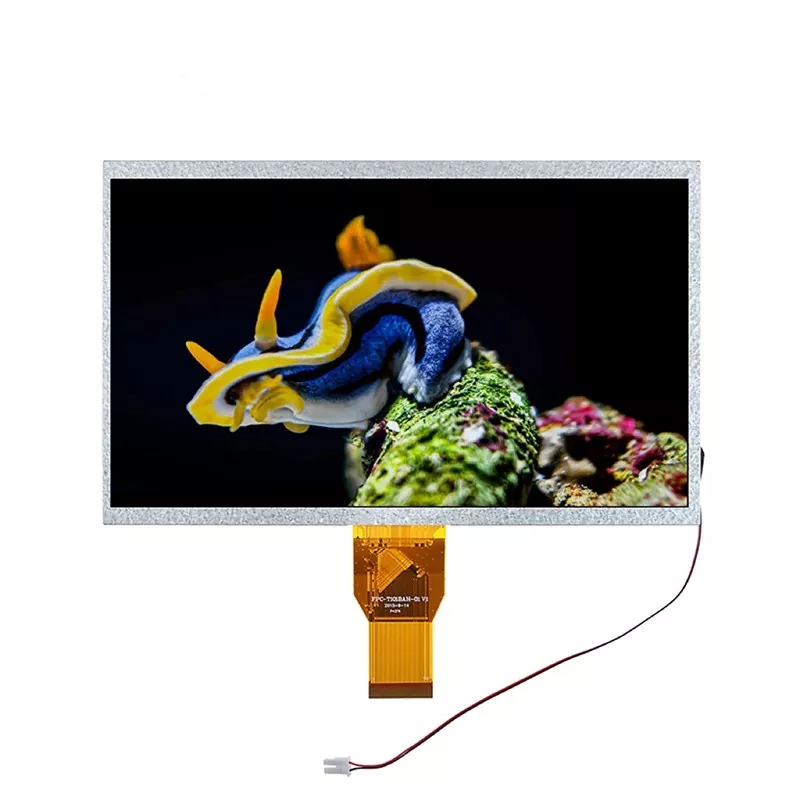

10.1 అంగుళాల 1024*600 ఎల్విడిఎస్ టిఎఫ్‌టి మాడ్యూల్

ఈ విక్ట్రోనిక్స్ 10.1 అంగుళాల 1024*600 ఎల్విడిఎస్ టిఎఫ్‌టి మాడ్యూల్ అధిక-పనితీరు గల 10.1-అంగుళాల టిఎఫ్‌సిడి మాడ్యూల్, డిమాండ్ అనువర్తనాల కోసం ఇంజనీరింగ్ చేయబడింది. 1024 × 600 (WSVGA) రిజల్యూషన్ మరియు 16.7 మిలియన్ రంగులను కలిగి ఉన్న ఇది విస్తృత 65 ° వీక్షణ కోణం (అన్ని దిశలు) మరియు 600: 1 కాంట్రాస్ట్ రేషియోతో పదునైన విజువల్స్‌ను అందిస్తుంది. చైనాలో ప్రొఫెషనల్ టిఎఫ్‌టి మాడ్యూల్ తయారీదారుగా మరియు సరఫరాదారుగా, ఈ విక్‌ట్రోనిక్స్ 10.1 అంగుళాల టిఎఫ్‌టి మాడ్యూల్ ఉన్నతమైన అనువర్తన పనితీరును అందించడానికి ROHS పర్యావరణ ప్రమాణాలకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.

మోడల్:VXT101MBAH-02

విచారణ పంపండి PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

ఇంటెలిజెన్స్ యుగంలో, అవసరమైన డేటాను చిత్రాల రూపంలో ప్రదర్శించడానికి TFT మాడ్యూల్ మాకు సహాయపడుతుంది. TFT మాడ్యూల్ యొక్క నాణ్యత దాని అనువర్తనంపై క్లిష్టమైన ప్రభావాన్ని చూపుతుంది. విక్ట్రోనిక్స్ 10.1 అంగుళాల 1024*600 ఎల్విడిఎస్ టిఎఫ్‌టి మాడ్యూల్ యొక్క ప్రయోజనాలు ఏమిటి? మొదట, ఇది వినియోగదారులకు 1024 × 600 రిజల్యూషన్‌తో 16.7 మీ రంగులు, 65 ° వీక్షణ కోణం (అన్ని దిశలు), 380 CD/m² విలక్షణమైన ప్రకాశం మరియు 600: 1 కాంట్రాస్ట్ రేషియోతో ప్రీమియం ప్రదర్శనను అందిస్తుంది. రెండవది, ఇది కఠినమైన విశ్వసనీయత పరీక్షలను (థర్మల్ సైక్లింగ్, తేమ, హాల్ట్) దాటుతుంది, తద్వారా ఇది తీవ్రమైన ఉష్ణోగ్రతలలో (-20 ° C నుండి +70 ° C) పనిచేస్తుంది. అంతేకాకుండా, ఇది LVDS డిజిటల్ ఇంటర్ఫేస్ (6-బిట్/8-బిట్ సెల్బి పిన్ ద్వారా ఎంచుకోదగినది) మాత్రమే కాకుండా, 3 × 13-LEDS బ్యాక్‌లైట్‌ను కలిగి ఉంది, దీని జీవితకాలం 20,000 నుండి 50,000 గంటల వరకు (50% ప్రకాశం నిలుపుదల). ఇవి కఠినమైన పారిశ్రామిక మరియు బహిరంగ సెట్టింగులకు మరింత అనుకూలంగా ఉంటాయి.

ఈ విక్ట్రోనిక్స్ 10.1 అంగుళాల టిఎఫ్‌టి మాడ్యూల్ పారిశ్రామిక హెచ్‌ఎంఐలు, వైద్య పరికరాలు, వాహన డాష్‌బోర్డులు, పరీక్షా పరికరాలు మరియు నమ్మదగిన, అధిక-నాణ్యత ప్రదర్శన పనితీరు అవసరమయ్యే ఎంబెడెడ్ సిస్టమ్స్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

సాధారణ లక్షణాలు

VXT101MBAH-02 అనేది TFT-LCD మాడ్యూల్. ఇది TFT-LCD ప్యానెల్, డ్రైవర్ ఐసి, ఎఫ్‌పిసి, బ్యాక్ లైట్ యూనిట్‌తో కూడి ఉంటుంది. 10.1 ¢ డిస్ప్లే ఏరియాలో 1024 x 600 పిక్సెల్స్ ఉన్నాయి మరియు 16.7 మీ రంగులను ప్రదర్శించగలవు. ఈ ఉత్పత్తి ROHS పర్యావరణ ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

అంశం	విషయాలు	యూనిట్	గమనిక
LCD రకం	Tft	-
ప్రదర్శన రంగు	16.7 మీ
దిశను వీక్షణ	12	ఓక్లాక్
గ్రే స్కేల్ విలోమ దిశ	6	O’clock
ఆపరేటింగ్ ఉష్ణోగ్రత	-20 ~+70	℃
నిల్వ ఉష్ణోగ్రత	-30 ~+80	℃
మాడ్యూల్ పరిమాణం	Lillingrawing ని చూడండి	mm
క్రియాశీల ప్రాంతం	222.72x125.28	mm
చుక్కల సంఖ్య	1024 × 600	చుక్కలు
నియంత్రిక	HX8282-A14 & HX8696	-
విద్యుత్ సరఫరా వోల్టేజ్	3.3	V

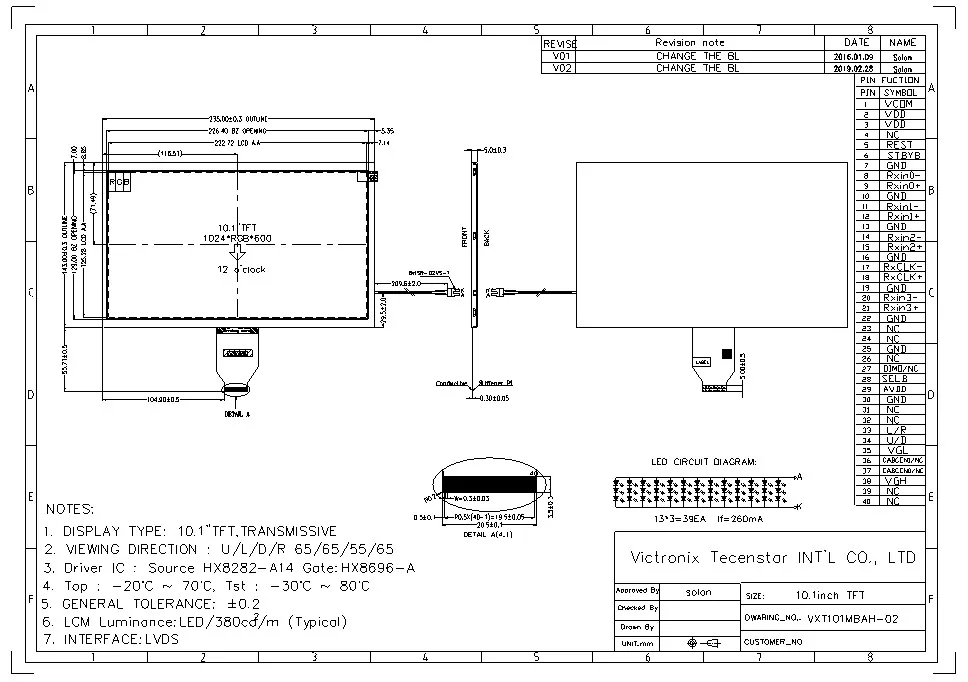

రూపురేఖల కొలతలు	రూపురేఖలను చూడండి డ్రాయింగ్	-
బ్యాక్‌లైట్	3x13-LED లు (తెలుపు)	పిసిలు
బరువు	---	g
ఇంటర్ఫేస్	Lvds	-
