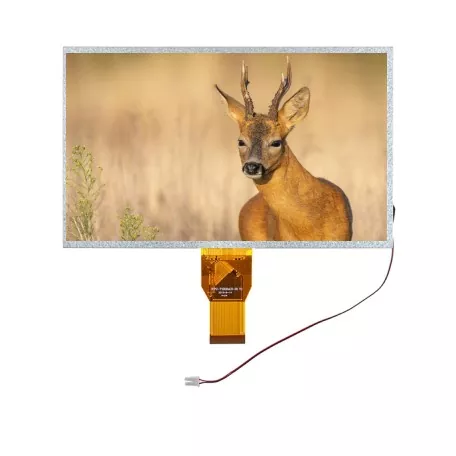

10.1 అంగుళాల 1024 × 600 WXGA LVDS TFT మాడ్యూల్

ఈ విక్ట్రోనిక్స్ 10.1 అంగుళాల 1024 × 600 WXGA LVDS TFT మాడ్యూల్ అధిక-పనితీరు గల 10.1 ఇంచ్ TFT-LCD మాడ్యూల్ పారిశ్రామిక మరియు వాణిజ్య అనువర్తనాల కోసం రూపొందించిన శక్తివంతమైన విజువల్స్ మరియు నమ్మదగిన ఆపరేషన్ అవసరం. ఈ మాడ్యూల్ అధునాతన TFT-LCD ప్యానెల్, డ్రైవర్ ICS, FPC సర్క్యూట్రీ మరియు సమర్థవంతమైన LED బ్యాక్‌లైట్ యూనిట్‌ను కాంపాక్ట్ మరియు బలమైన పరిష్కారంగా అనుసంధానిస్తుంది. చైనాలో టిఎఫ్‌టి మాడ్యూళ్ల ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారుగా, ఈ విక్ట్రోనిక్స్ 10.1 అంగుళాల టిఎఫ్‌టి మాడ్యూల్ ROHS పర్యావరణ ప్రమాణాలకు పూర్తిగా కట్టుబడి ఉంటుంది, ఇది ఉన్నతమైన అనువర్తన పనితీరును నిర్ధారిస్తుంది. మా కస్టమర్ల అవసరాలను తీర్చడానికి మేము అనుకూలీకరించిన సేవను అందిస్తున్నాము.

విచారణ పంపండి PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

TFT LCD అనేది ఒక రకమైన ద్రవ క్రిస్టల్ డిస్ప్లే, ఇది చిత్ర నాణ్యతను పెంచడానికి సన్నని-ఫిల్మ్ ట్రాన్సిస్టర్ టెక్నాలజీని ఉపయోగించుకుంటుంది మరియు ఇది రోజువారీ జీవితంలో అనేక అనువర్తనాలను కలిగి ఉంది. చైనాలో ప్రొఫెషనల్ టిఎఫ్‌టి మాడ్యూల్ తయారీదారుగా మరియు సరఫరాదారుగా, విక్ట్‌ట్రోనిక్స్ 10.1 అంగుళాల 1024 × 600 WXGA LVDS TFT మాడ్యూల్‌ను ఇతర తయారీదారుల నుండి భిన్నంగా చేస్తుంది? మొదట, ఇది 350 CD/m², 60 ° (3, 9, 12 o'clock), 45 ° (6 o'clock) విస్తృత వీక్షణ కోణాలను మరియు 500: 1 యొక్క కాంట్రాస్ట్ నిష్పత్తిని అందిస్తుంది, వివిధ కోణాల నుండి అద్భుతమైన చదవడానికి వీలు కల్పిస్తుంది. రెండవది, ఇది 39 వైట్ LED లను 30,000 నుండి 50,000 గంటల (నుండి 50% ప్రారంభ ప్రకాశం) తో 39 వైట్ LED లను ఉపయోగించుకునే బ్యాక్‌లైట్ యూనిట్‌ను అనుసంధానిస్తుంది, ఇది అన్ని లైటింగ్ పరిస్థితులలో స్పష్టమైన దృశ్యమానతను నిర్ధారిస్తుంది. అంతేకాకుండా, ఇది HX8282A14 + HX8696 డ్రైవర్ IC తో LVDS ఇంటర్‌ఫేస్‌కు మద్దతు ఇస్తుంది. అదనంగా, ఇది థర్మల్ షాక్ (-30 ° C ↔ +80 ° C చక్రాలు), తేమ నిల్వ (60 ° C/90% RH) మరియు యాంత్రిక కంపనంతో సహా కఠినమైన పర్యావరణ పరీక్షలను దాటుతుంది, ఇది విస్తరించిన ఉష్ణోగ్రత పరిధిలో (0 ° C నుండి +50 ° C) సజావుగా పనిచేయగలదని నిర్ధారిస్తుంది.

విక్ట్రోనిక్స్ చేత ఈ 10.1 అంగుళాల టిఎఫ్‌టి ప్రదర్శన సాధారణంగా పారిశ్రామిక హెచ్‌ఎంఐ ప్యానెల్లు, పోర్టబుల్ వైద్య పరికరాలు, పాయింట్-ఆఫ్-సేల్ టెర్మినల్స్, ఎంబెడెడ్ సిస్టమ్స్ మరియు రవాణా ప్రదర్శనలలో స్పష్టమైన దృశ్యమానత, రంగు ఖచ్చితత్వం మరియు బలమైన పనితీరు అవసరం.

సాధారణ లక్షణాలు

VXT101BAH-02 అనేది TFT-LCD మాడ్యూల్. ఇది TFT-LCD ప్యానెల్, డ్రైవర్ ఐసి, ఎఫ్‌పిసి, బ్యాక్ లైట్ యూనిట్‌తో కూడి ఉంటుంది. 10.1పాల డిస్ప్లే ఏరియాలో 1024 x 600 పిక్సెల్స్ ఉన్నాయి మరియు 16.7 మీ రంగులను ప్రదర్శించగలవు. ఈ ఉత్పత్తి ROHS పర్యావరణ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

అంశం	విషయాలు	యూనిట్	గమనిక
LCD రకం	Tft	-
ప్రదర్శన రంగు	16.7 మీ
దిశను వీక్షణ	12	ఓక్లాక్
బూడిద స్కేల్ విలోమ దిశ	6	ఓక్లాక్
ఆపరేటింగ్ ఉష్ణోగ్రత	-0 ~+50	℃
నిల్వ ఉష్ణోగ్రత	-20 ~+60	℃

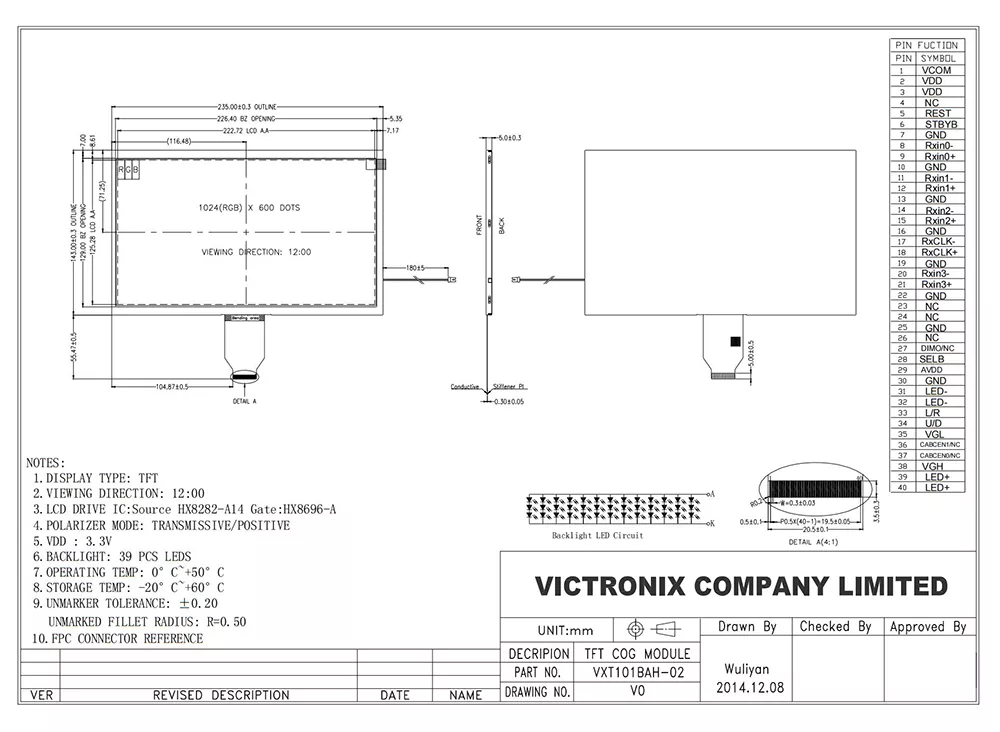

మాడ్యూల్ పరిమాణం	రూపురేఖ డ్రాయింగ్ చూడండి	mm
క్రియాశీల ప్రాంతం	222.27x125.28	mm
చుక్కల సంఖ్య	1024 × 600	చుక్కలు
నియంత్రిక	HX8282A14+HX8696	-
విద్యుత్ సరఫరా వోల్టేజ్	3.3	V
రూపురేఖల కొలతలు	రూపురేఖలను చూడండి డ్రాయింగ్	-
బ్యాక్‌లైట్	3x13-LED లు (తెలుపు)	పిసిలు
బరువు	---	9
ఇంటర్ఫేస్	Lvds	-
